제품 상세정보
원래 장소: 중국
브랜드 이름: Passional
모델 번호: PSN-ANTANT-8S-50A、 100A
지불과 운송 용어
최소 주문 수량: 2-99 부분
가격: negotiable
기재: |
FR-4 |
구리 두께: |
1/2OZ 1OZ 2OZ 3OZ |
판 두께: |
2 밀리미터 |
상품 이름: |
배터리 종합 관리시스템 |
용법: |
리튬 건전지 팩 |
통신: |
CAN/RS485 |
기능: |
밸런스 기능 |
색상: |
은 |
소재: |
알루미늄 |
판매 유닛: |
단일 개체 |
패키지 형태: |
기포팩과 통 |
기재: |
FR-4 |
구리 두께: |
1/2OZ 1OZ 2OZ 3OZ |
판 두께: |
2 밀리미터 |
상품 이름: |
배터리 종합 관리시스템 |
용법: |
리튬 건전지 팩 |
통신: |
CAN/RS485 |
기능: |
밸런스 기능 |
색상: |
은 |
소재: |
알루미늄 |
판매 유닛: |
단일 개체 |
패키지 형태: |
기포팩과 통 |
8S 50A, 100A 리?? 이온 스마트 BMS 보드 배터리 보호
ANT-8S-50A, 100A는 전용 BMS로, 주요 기능은 단위 전압 감지,
온도 감지, 고전압 감지, 배터리 균형, 485/TTL 통신, 블루투스
(모바일 APP), 수면 및 깨어남, 정전 지연, 잔류 전력 평가, MOS 제어 등
스마트 BMS 배터리 설명:
BMS 배터리 관리 시스템 단위는 BMS 배터리 관리 시스템, 제어 장치
모듈, 디스플레이 모듈, 무선 통신 모듈, 전기 장비,
전기 장비에 전원을 공급하고 배터리 정보를 수집하는 수집 모듈입니다. 배터리
BMS 배터리 관리 시스템은 무선 통신 모듈과 연결됩니다.
통신 인터페이스를 통해 각각 디스플레이 모듈, 획득 모듈의 출력 끝
BMS 배터리 관리 시스템의 입력 끝, BMS의 출력 끝으로 연결됩니다.
관리 시스템 배터리는 제어 모듈의 입력 끝으로 연결되고 제어 모듈은
각각 배터리 팩과 전기 장비에 연결, BMS 배터리 관리
이 시스템은 무선 통신 모듈을 통해 서버에 연결됩니다.
기본 기능
1. 파란 치아 기능
다양한 셀 유형, 배터리 시리즈 연결 번호, 배터리 용량 설정과 같은 매개 변수를 확인
애플리케이션을 통해 보호 정보와 오류 기록
2단위 전압 채용 최대 16 개의 배터리 시리즈가 실시간 전압 샘플링에 사용될 수 있습니다.
전체 전압은 18V 이상입니다 (지원 3차 리?? 7-16 시리즈, 리?? 철 인화물을 지원
7-16 시리즈, 리?? 티타나트 10-16 시리즈)
3온도 획득 세포의 표면 온도 샘플링, 주변 온도, MOS 튜브
온도와 평형 회로 온도
4. SOC 계산 배터리의 나머지 용량을 계산하고 배터리의 작동 상태를 얻을
더 직관적으로 포장하세요.
5. MOS 가동 MOS 튜브를 통해 가동, 전원 회로를 켜 / 끄
6전체 전압 감지 전 충전이 완료되었는지 확인하고 전체 배터리 전압을 감지 할 수 있습니다.
7현재 검출 실시간 전류 검출, 단장 보호, 수면 깨어 다른 기능.
8배터리 균형 패시브 저항을 통해 효율적인 배터리 유지
일관성을 향상 시키십시오 조건이 충족 된 후 활성 균형을 달성하도록 매개 변수를 설정할 수 있습니다.
평형 전류는 최대 100mA로 설정할 수 있습니다.
기술 매개 변수
| NUM | 기능 | 세부 사항 | 언급 | |||
| 1 | 내장된 파란 치아 | 안드로이드와 아이폰 지원 | 매개 변수를 확인하고 연결 파란 치아를 통해 BMS 매개 변수를 설정 | |||
| 2 | 시리즈를 감지 할 수 있습니다. | 8S 시리즈 리?? 배터리 | Bluetooth로 연결해서 매개 변수를 설정하세요. | |||
| 3 | 지원 세포 | 3차 리??, 리?? 철화염, 리?? 티타나트 | 블루투스를 연결 한 키로 셀 유형을 설정 (유닛의 보호 전압은 적응적으로 변경됩니다) | |||
| 4 | 전원 공급 모드 | 배터리 패크 자동 전원, 18-36V DC 입력 | 자동으로 저전력 모드에 입력 | |||
| 5 | 단위 전압 탐지 |
전체 작업 범위의 오류는 20mV 미만입니다. 일반적인 오류는 10mV 미만입니다. |
분별력 1mV | |||
| 6 | 단위 전압 오프라인 감지 | 지원 | ||||
| 7 | 균형 | 최대 100mA 수동 평형 | 당신은 조건을 충족하도록 매개 변수를 설정하고 그 다음 수동 균형을 설정할 수 있습니다 | |||
| 8 | 온도 감지 | -40 ~ 125 °C | BMS는 균형 / MOS / 2 채널을 내장하고 2 개의 외부 채널에 연결할 수 있습니다. | |||
| 9 | 패크 전압 탐지 | 탐지 범위 0-100V <0.5% FSR (전용 범위) | ||||
| 10 | 전류 탐지 | 셔트 -150~300A, 오류 <0.5% FSR | ||||
| 11 | SOC 추정 정확성 | 오류 < 8% | 반복에 따라 | |||
| 12 | AH 전체 용량 | 누적 값은 충전 및 방하 값의 절반입니다. | ||||
| 13 | 단장 보호 | 기본 종료 | 설정할 수 있습니다 | |||
| 14 | 오류 기록 | 지원 | 시스템 로그를 보고 플랫폼에 업로드 하기 위해 블루투스에 연결 | |||
| 15 | 작업 전력 소비 | < 5mA ((통신 없음) < 15mA ((485/CAN) | ||||
| 16 | 대기 전력 소비 | < 2mA | 충전 및 방출을 감지하면 자동으로 깨어 | |||
| 17 | 작동 온도 | -40 ~ 85 °C | ||||
| 18 | 저장 온도 | -40 ~ 95 °C | ||||
| 19 | 작업 습도 | 5% ~ 95% | ||||
| 20 | 보호 수준 | IP30 | ||||
| 21 | 무게 | < 400g | ||||
| 22 | CAN 포트 | 1 시리즈,최고 컴퓨터 관리 지원 | 485 또는 CAN | |||
| 23 | 485 항구 | 1 시리즈,최고 컴퓨터 관리 지원 | 485 또는 CAN | |||
| 24 | TTL 포트 | 1 시리즈,최고 컴퓨터 관리 지원 | 485 또는 TTL | |||
| 25 | GPS 포트 | 1 시리즈 공개 포트 GPS와 블루투스는 호환되지 않습니다 | 블루투스와 GPS 인터페이스 중 하나를 선택하세요 | |||
| 26 | 보호 수준 | IP30 | ||||
| 27 |
MOS 튜브 전류 같은 포트 설계 과류 능력은 다른 열 분산 조건에 따라 달라집니다. |
8S-50A (4쌍의 MOS 튜브) 등급 35 최고 100A ((30s) 열 분산에 대한 좋은 관리, 최대 지속 가능한 50A 8S-100A (8쌍의 MOS 튜브) 등급 65 최고 200A ((30s) 열 분산에 대한 좋은 관리, 최대 지속 가능한 100A |
||||

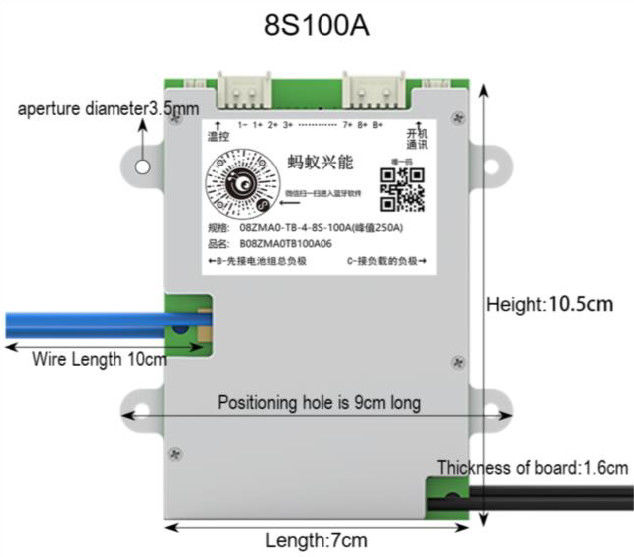

| 28 | 크기 |
8S-50A:10.5*7*1.6CM (중량:142g) 8S-100A:10.5*7*1.6CM (중량:178g) |
위의 측정은 수동으로 이루어집니다. 오류가 발생하면 실제 물체가 우선됩니다. | |||
| 29 | 액세서리 패키지 | 70CM에 대한 균형 라인, 2 온도 제어, 전원 스위치의 1 세트 ((무 59g) | 선물로 주면 | |||
